高速公路变电所运维云平台解决计划

1、概述

高速公路监控中心主要使命为确保高速公路的各个子系统及操控装备能正常运转，，，，，，，，并在爆发事故时能迅速反应处置惩罚，，，，，，，，因此高速公路监控中心就是整个高速公路清静管控系统的神经中枢，，，，，，，，通过自动化监视与侦测装备，，，，，，，，将高速公路上任一装备的状态迅速转达网络于监控中心中，，，，，，，，使管理职员可以随时容易地掌握所有情形。。。。。。

系统收罗高速公路供电系统内各个智能装备的信息，，，，，，，，有异常时通过短信或APP推送报警信号，，，，，，，，并且可以派发工单，，，，，，，，并且举行跟踪闭环处置惩罚。。。。。。

2、参考标准

DL/T 5430 《无人值班变电站远方监控中心设计手艺规程》
GB/T 2887 《盘算机园地通用规范》
Q/GDW 231 《无人值守变电站及监控中心手艺导则》

3、设置计划

AcrelCloud-1000电力运维云平台接纳多功效电力传感器、无线通讯、边沿盘算网关及大数据剖析手艺，，，，，，，，通过智能网关收罗现场数据并存储在外地，，，，，，，，再准时向云平台推送数据。。。。。。平台收罗的数据包括变电所回路电气参数和变压器温度、情形温湿度、浸水、烟雾、视频、门禁等信息，，，，，，，，有异常爆发10S内通过短信和APP发出告警信号。。。。。。平台通过手机APP下发运维使命到指定职员手机上，，，，，，，，并通过GPS跟踪运维执行历程举行闭环，，，，，，，，提高运维效率，，，，，，，，即时发明运行缺陷并做消缺处置惩罚。。。。。。

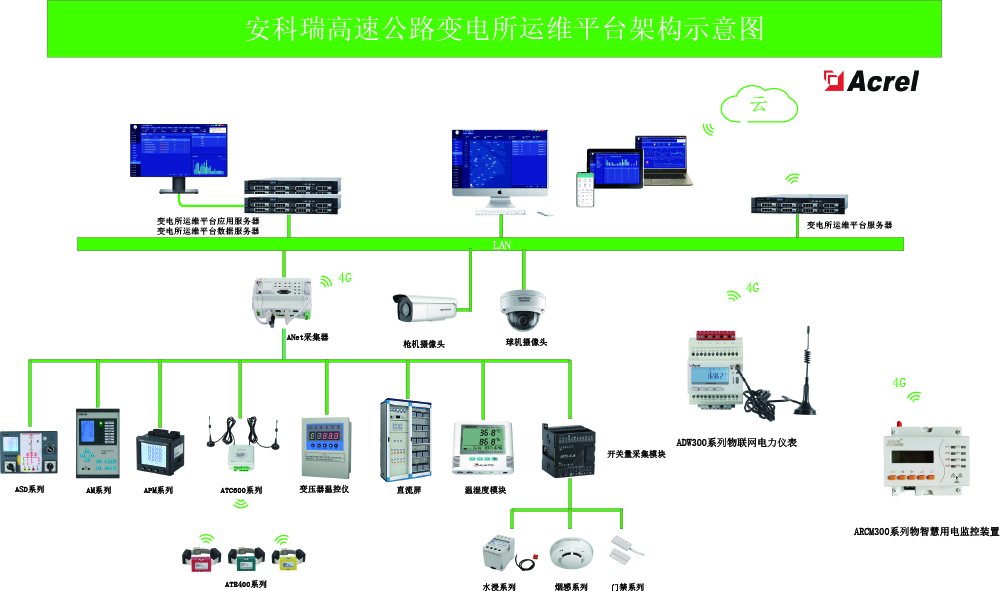

4、系统结构

5、系统功效

软件接纳B/S架构，，，，，，，，可通过电脑WEB端、平板或手机APP审查系统数据和报警信息。。。。。。

● 变电站状态

变电站状态包括概况、运行状态、当日事务纪录、当日逐时用电曲线、用电概况。。。。。。

● 平台看板

支持大屏展收户运维变电所概况、情形监测、实时电压、实时负荷、实时电量、配电图等。。。。。。

● 电力数据

电力数据显示选定变电所选定回路的电力数据和曲线，，，，，，，，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，，，，，，，，曲线显示统计期内大、小、平均值，，，，，，，，并支持导出图表；；；；；；；利便用户通过表格盘问数据

● 电能质量

展示选中变配电站的某一个回路的谐波数据，，，，，，，，可通过选择谐波种别协调波数目选择审查某一回路的谐波数据。。。。。。

● 用能报表

用能报表显示各回路的用能数据，，，，，，，，包括日报、月报、年报，，，，，，，，日报显示分时用能，，，，，，，，月报显示分日用能，，，，，，，，年报显示分月用能，，，，，，，，报表可以导出。。。。。。

● 事务纪录

事务纪录利便运维职员审查剖析装备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等纪录。。。。。。

● 清静用电

展示选中变配电站的泄电流和线缆温度及报警状态。。。。。。

● 运行情形

运行情形包括情形监测、视频监控、情形温湿度、仪表通讯状态、网关通讯状态、视频监控、视频装备状态等。。。。。。

● 装备管理

装备管理包括设别界说、装备档案和装备报表，，，，，，，，在装备档案中对变电所装备举行维护处置惩罚。。。。。。

● 运维管理

运维管理包括使命管理、巡检纪录、缺陷纪录三部分，，，，，，，，其中使命管理可以完成使命的建设、宣布、使命完成情形盘问；；；；；；；巡检纪录是巡检使命的执行情形和执行明细，，，，，，，，缺陷纪录是消缺使命建设、宣布、完成状态情形盘问。。。。。。

● 用户报告

用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据，，，，，，，，对变压器负荷、配电回路用电量、功率因数、报警事务等举行统计剖析，，，，，，，，并列出在该周期内巡检时发明的种种缺陷及处置惩罚情形。。。。。。

● APP应用

电力运维手机支持“监控系统”、“装备档案”、“待服务项”、“巡检纪录”、“缺陷纪录”、“文档管理”和“用户报告”七大模�？？？？？椋�，，支持一次图、需量、用电量、视频、曲线、温湿度、同比、环比、电能质量、种种事务报警盘问，，，，，，，，装备档案盘问、待服务件处置惩罚、巡检纪录盘问、用户报告、文档管理等。。。。。。
